除尘器高压控制柜系统的构成和功能说明：

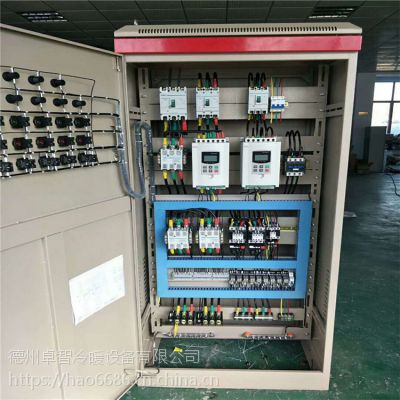

除尘器高压控制柜由变压器柜、功率柜、控制柜以及可以选配的旁路开关柜组成。
1、除尘器高压控制柜的压器柜内装一台输入变压器，干式，付边多绕组。输出电压有18个付边三相绕组。这些付边三相绕组分为三组，分别供给功率柜中三个相的功率单元。变压器配有测量装置，在绕组温度超过警戒线时能报出变压器过热警告信号和变压器过热故障信号，由主控器接收、处理。变压器柜顶装有通风机以排走变压器在工作时产生的热量。

2、除尘器高压控制柜的功率柜内装有18个功率单元，分属三个相，即每相6个功率单元串联。功率单元为一单相桥式变频器，由输入变压器的付边绕组供电，整流、滤波后由4个IGBT以PWM方法进行控制，输出可变频、变压的交流电，串联叠加后可输出0～50HZ、0～6KV的三相交流电，以驱动交流电动机。柜内装有输出电压和电流的检测装置，检测到的信号送主控器处理。功率单元配有集中通风风机，冷却IGBT等半导体器件。来自主控器的控制信号和送往主控器的应答信号都经过光缆传送，既有高的电隔离能力，又有高的抗电磁干扰性能。
3、除尘器高压控制柜的控制柜内装有一台主控器，它是双DSP（数字信号处理器）微机控制系统，可以与彩色液晶触摸屏、功率单元实现通讯。将来自功率单元的应答信息经光/电转换器转换成电信号，予处理后送主控器集中处理。主控器根据控制命令、给定信号及运行信息、应答信息进行运行控制、状态分析、故障诊断等运算，检测出故障后按故障性质进行故障处理，如封锁系统、高压跳闸等，并给出相应故障信号，还提供故障音响信号。从I/O接口可输出运行状态（开关量）及运行参数（模拟量），用户可根据需要选择输出量。CPU单元上备有PC机接口，通过在PC机运行调试程序，可以以画面形式进行调试和诊断，并可同时显示系统中五个变量的时间波形和数字量，是系统调试和诊断的良好工具。CPU单元上还备有通信接口（RS232），可以以通信方式从上位机取得控制命令和给定信号，控制变频器的运行，并返回运行状态和运行参数的有关信息，以供集中监控。

4、除尘器高压控制柜的旁路开关柜装有三只高压断路器、高压带电显示器和按钮等，变频运行方式时,KM1断开,KM2和KM3闭合；工频运行方式时,KM1闭合,KM2及KM3断开。变频故障时可自动旁路至工频运行。
